南洋BV/BVR电线结构及原料单丝直径及根数
BV/BVR电线的新国家规范、多芯股数及单丝直径

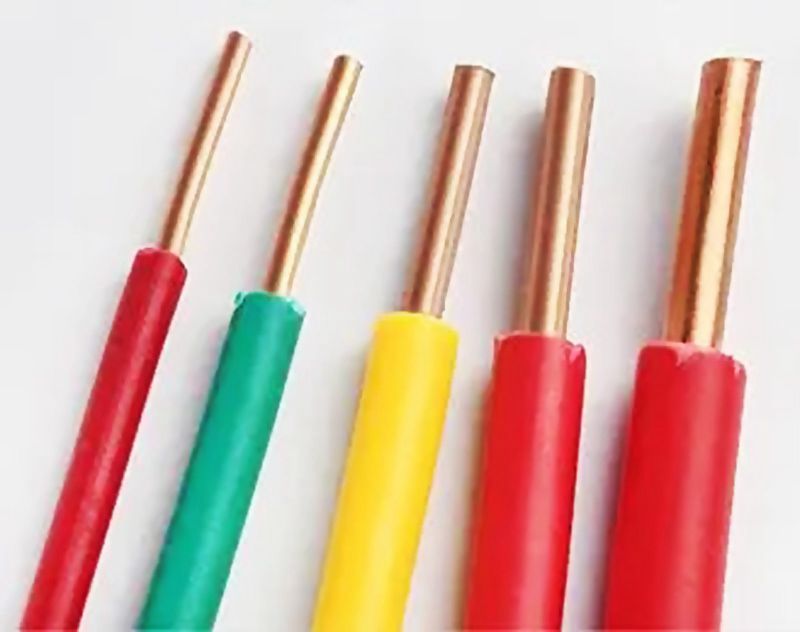

BV电线,全称铜芯聚氯乙烯绝缘电线,即一般用处单芯硬导体无护套电缆,也便是咱们日常日子中运用的一般绝缘电线、家装电线,是最常用的电线类型。具有抗酸碱、耐油性、防潮、防霉等特性。
一、结构及原料
1. 分类和用处是用来散布电流用的,归于布电线类,用字母“B”表明;
2. 导体资料是铜(无氧铜杆),用字母“T”表明,布电线中铜芯导体省掉表明;
3. 绝缘资料为聚氯乙烯,用字母“V”表明;
BV电线结构简略,有的还有护套,护套资料为聚氯乙烯也用字母V表明,如BVV电线表明铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。常用BV线径从1.5平方毫米到240平方毫米不等。
二、新国家规范、单丝直径及根数
1、单丝直径及根数圆的面积公式:半径×半径×3.14(圆周率)。
如BV2.5的,国标直径为1.78mm,半径即为0.89mm。
故截面积为:0.89×0.89×3.14=2.487194约等于2.5mm
以下类推,
1-6平方均为单芯直径,10平方以上为多芯。
2、BV履行规范
GB/T5023.3-2008
3、电线载流量核算
铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速预算)
4平方的铜线:4*6=24A
6平方的铜线:6*6=36A
10平方的铜线:10*6=60A
16平方的铜线:16*6=96A
4、运用环境及用处
BV电线运用环境及用处:适用于沟通电压450/750V及以下动力装置、日用电器、外表及电信设备用的电线电缆。
5、电阻=电线长度x导电系数/截面积
BV额外电压450/750V
BVR 额外电压450/750V
