电缆电压等级与进出端电压不同

我国3~35KV（含66KV）的电网大多选用中性点不接地的运转办法。此类电网在发生单相金属性直接接地时，非毛病相对地电压将升高到线电压，三相线电压量值变，且仍具有12。的相位差，三相用电设备的作业并未受到影响，因此不影响电能的正常传输。所以国家标准规则这类电网在发生单相接地毛病后答应短时间带毛病运转，提高了该类电网的供电的可靠性。假如单相接地毛病为金属性接地，则毛病相的电压降为零，其他两健全相对地电压升高到线电压，这类电网的电气设备在正常状况下都应能接受这种过电压而不损坏。可是，假如单相接地毛病为间歇性弧光接地，则会在体系中发生达3.5倍相电压峰值的过电压，这样高的过电压假如数小时作用于电网，势必会构成电气设备内绝缘的堆集性损害，在健全相的绝缘薄弱环节构成绝缘对地击穿，从而开展成为相间短路事端。在间歇性电弧接地暂态过程中，实践体系会构成多频振动回路，不只会发生高幅值的相对地过电压，而且还或许呈现高幅值的相间过电压，使相间绝缘缺点闪络，开展成为相间短路事端。

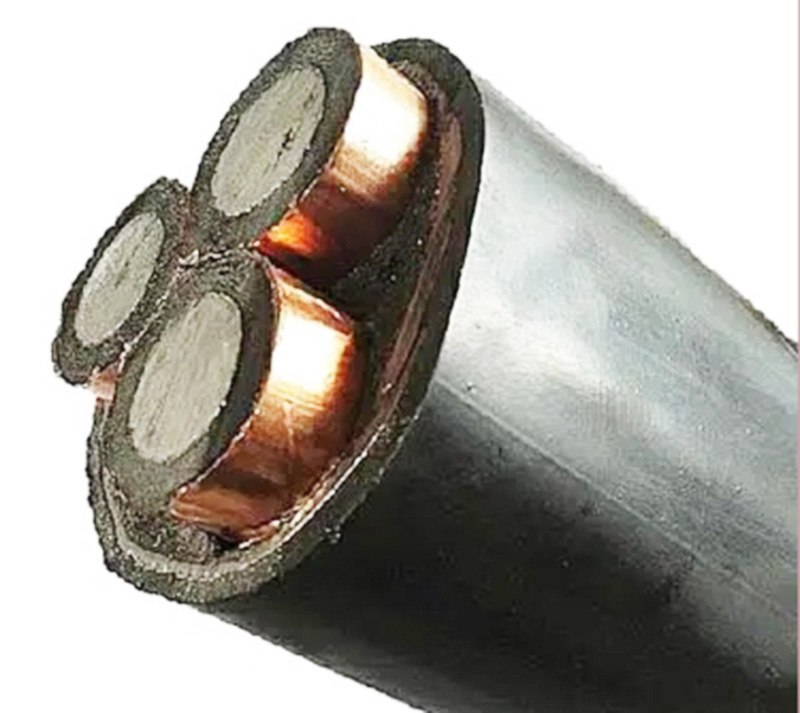

输、配电用的电缆称为电力电缆，电力电缆的电压等级按照输、配电电压等级区分。不过，电力电缆技能中，一般把35kV及以下电压等级的电缆称为中低压电缆，而把110kV及以上电压等级的电缆称为高压电缆。

跟着科学技能的前进，新材料、新工艺的不断呈现，新式电缆的电压等级逐步增高，电缆的种类越来越多。电力电缆能够有多种分类办法，如按电压等级分类、按导体标称截面积分类、按导体芯数分类、按绝缘材料分类等。现在分述如下：

1．按电压等级分类

电力电缆都是按必定电压等级制作的，因为绝缘材料及运转状况不同，运用于不同的电压等级。我国电缆产品的电压等级(kv)有0．6／1、1／1、3． 6／6、6／6、6／10、8．7／10、8．7／15、12／15、12／20、18／20、18／30、21／35、26／35、36／63、 48／63、64／110、127／220、190／330、290／500共19种。

电压等级有两个数值，用斜杠分隔，斜杠前的数值是相电压值，斜杠后的数值是线电压值。常用电缆的电压等级Uo／U(kV)为0．6／1、3．6／6、 6／10、21／35、36／63、64／110，这种电压等级的电缆适用于每次接地毛病持续时间不超越1min的三相体系，而电压等级Uo／U(kV) 为1／1、6／6、8．7／10、26／35、48／63的电缆适用于每次接地毛病持续时间一般不超越2h、最长不超越8h的三相体系。

在项目8月份的时分，因为项目总的施工方案组织，工期较紧。咱们每个分包都是尽自己公司最大才能争夺做到多拉快跑。便是添加班组的人数和施工机械的数量。这样做的结果便是作为服务现场的电气作业者很是苦恼。设备的添加导致功率的添加，现场二级箱不够用，只能区分区域，不是自己统辖区域内的电箱不能乱接设备。这样就避免了分包之间的彼此争抢。因为笔者地点的公司的作业面较涣散，导致咱们用的一级箱和二级箱离作业面较远大概在500米左右。只好由总包出头处理二级箱的问题。因为要打锚索（这是一个组合设备，分为锚索机和高压水浆泵）而且功率都是在55KW以上，加上高压水浆泵90KW，设备不能正常开机。（因为高压水浆泵运用变频器发动的一向报毛病）。

导线截面积与载流量的核算 一、一般铜导线载流量 导线的安全载流量是依据所答应的线芯最高温度、冷却条件、敷设条件来确认的。 一般铜导线的安全载流量为5~8A/mm2。 如：2.5 mm2 BV铜导线安全载流量的推荐值2.5×8A/mm2=20A 一般好的电线可选用用下面的值 1.5 mm2 12A 2.5 mm2 20A 4.0 mm2 32A 6.0 mm2 48A 二、功率核算 一般负载/电器分为两种，一种式电阻性负载，一种是电理性负载。 关于电阻性负载的核算公式：P=UI 关于日光灯负载的核算公式：P=UIcosф，其间日光灯负载的功率因数cosф=0.5。
